تیر ورق یکی از مقاطع فولادی ساختهشده برای تحمل بارهای زیاد و ایجاد دهانههای بزرگ در سازههای فلزی است. برخلاف تیرآهن که بهصورت مقطع آماده و نوردشده تولید میشود، تیر ورق از اتصال ورقهای فولادی به یکدیگر ساخته میشود و میتوان ابعاد و ضخامت اجزای آن را متناسب با نیاز پروژه تعیین کرد.
ساختار اصلی تیر ورق از دو بال و یک جان تشکیل میشود و در صورت نیاز، برای افزایش مقاومت جان در برابر کمانش از سختکننده یا استیفنر نیز استفاده میشود. همین قابلیت ساخت سفارشی باعث شده است تیر ورق در پلهای فولادی، سازههای صنعتی، جرثقیلها و پروژههایی که به مقاطع سنگین یا غیرمتعارف نیاز دارند، مورد استفاده قرار بگیرد.
در این مقاله از تجارت فولاد، علاوه بر معرفی تیر ورق، اجزای تیر ورق، مشخصات مقاطع تیر ورق، ابعاد، علامت اختصاری، استانداردهای ساخت، روش تولید، کاربردهای تیر ورق، عوامل مؤثر بر قیمت و تفاوت تیر ورق با تیر آهن را بررسی میکنیم.
فهرست مطالب
تیر ورق چیست؟
تیر ورق یک مقطع فولادی است که از اتصال چند ورق فولادی تشکیل میشود و معمولاً به شکل I ساخته میشود. این مقطع از یک ورق عمودی به نام جان و دو ورق افقی به نام بال تشکیل شده است.
در یک تیر ورق، جان و بالها وظایف متفاوتی دارند. جان عمدتاً در تحمل نیروهای برشی و حفظ فاصله بین بالها نقش دارد، در حالی که بالها بخش مهمی از نیروهای کششی و فشاری ناشی از خمش را تحمل میکنند.
مزیت مهم تیر ورق نسبت به بسیاری از مقاطع استاندارد، امکان تعیین ابعاد آن بر اساس نیاز پروژه است. به همین دلیل اگر یک مقطع نوردشده استاندارد نتواند نیاز طراحی را تأمین کند، امکان ساخت تیر ورق با ارتفاع، عرض و ضخامت متناسب با محاسبات سازه وجود دارد.
علامت اختصاری تیر ورق چیست؟
در منابع فنی، تیر ورق معمولاً با عنوان انگلیسی Plate Girder شناخته میشود و عبارت PG نیز میتواند بهعنوان مخفف آن مورد استفاده قرار گیرد. با این حال، نحوه نامگذاری و نمایش تیر ورق در نقشههای اجرایی میتواند بر اساس استاندارد، دفترچه محاسبات و سیستم نامگذاری پروژه متفاوت باشد.
بنابراین برای تفسیر یک علامت یا کد مشخص در نقشه سازه، باید به نقشه و استاندارد مورد استفاده در همان پروژه مراجعه کرد.

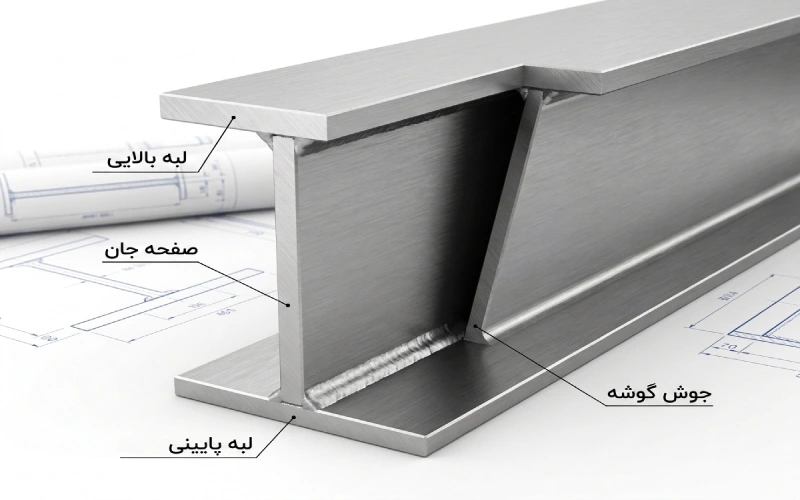

اجزای تیر ورق چیست؟
شناخت اجزای تیر ورق برای بررسی عملکرد این مقطع اهمیت زیادی دارد. یک تیر ورق معمولی از سه بخش اصلی تشکیل میشود و در صورت نیاز، اجزای تقویتی نیز به آن اضافه میشوند.
جان تیر ورق
جان ورق عمودی قسمت میانی تیر است که دو بال را به یکدیگر متصل میکند.
جان علاوه بر حفظ فاصله میان بالها، نقش مهمی در تحمل نیروی برشی دارد. ضخامت و ارتفاع جان باید متناسب با بارگذاری و الزامات طراحی تعیین شود.
یکی از مسائل مهم در طراحی جانهای نسبتاً نازک، احتمال کمانش تحت بارگذاری است. در چنین شرایطی ممکن است استفاده از سختکنندههای مناسب برای افزایش مقاومت جان ضروری باشد.
بال تیر ورق
دو ورق افقی در بالا و پایین تیر، بال نام دارند.
بالها نقش مهمی در تحمل تنشهای ناشی از خمش دارند. در یک تیر تحت خمش معمولی، یکی از بالها عمدتاً در فشار و دیگری در کشش قرار میگیرد.
ضخامت و عرض بالها نیز مانند جان باید بر اساس شرایط بارگذاری و طراحی تعیین شود.
سختکننده یا استیفنر
سختکنندهها قطعات تقویتی هستند که برای افزایش مقاومت جان در برابر کمانش و همچنین انتقال بهتر برخی نیروهای متمرکز مورد استفاده قرار میگیرند.
سختکنندهها را میتوان به دو گروه کلی تقسیم کرد:
- سختکنندههای عرضی
- سختکنندههای طولی
سختکننده عرضی معمولاً عمود بر بالها قرار میگیرد و به افزایش پایداری جان کمک میکند.
سختکننده طولی در راستای طول تیر قرار میگیرد و در شرایطی که جان به تقویت بیشتری در برابر کمانش نیاز داشته باشد مورد استفاده قرار میگیرد.
استفاده از سختکننده و نحوه چیدمان آن به طراحی سازه، ابعاد جان، بارگذاری و الزامات آییننامهای وابسته است.
مشخصات مقاطع تیر ورق
مشخصات مقاطع تیر ورق را نمیتوان مانند یک جدول ثابت برای تمام پروژهها ارائه کرد؛ زیرا تیر ورق برخلاف مقاطع نوردشده، قابلیت ساخت با ابعاد مختلف را دارد.
مهمترین مشخصات یک تیر ورق عبارتاند از:
| مشخصه | توضیح |
|---|---|
| ارتفاع مقطع | فاصله کلی بین دو بال |
| عرض بال | پهنای ورق بالایی و پایینی |
| ضخامت جان | ضخامت ورق عمودی |
| ضخامت بال | ضخامت ورقهای افقی |
| طول تیر | طول عضو مورد استفاده در سازه |
| نوع فولاد | گرید و مشخصات مکانیکی فولاد |
| نوع اتصال | روش اتصال جان، بال و سختکنندهها |
| سختکنندهها | نوع، تعداد و محل قرارگیری اجزای تقویتی |
| وزن | وزن نهایی تیر بر اساس ابعاد و چگالی فولاد |
این مشخصات باید متناسب با محاسبات سازه و شرایط بهرهبرداری تعیین شوند.
ابعاد تیر ورق چگونه تعیین میشود؟
ابعاد تیر ورق بر اساس نیاز سازه تعیین میشود و نمیتوان یک اندازه مشخص را بهعنوان ابعاد استاندارد تمام تیر ورقها معرفی کرد.
مهمترین پاراملی که در تعیین ابعاد تیر ورق مورد توجه قرار میگیرند عبارتاند از:
- مقدار و نوع بار واردشده
- طول دهانه
- ارتفاع موردنیاز مقطع
- مقدار نیروی برشی
- لنگر خمشی
- ضخامت جان
- عرض و ضخامت بالها
- محدودیتهای معماری و اجرایی
- شرایط ساخت و حمل
- الزامات استاندارد و طراحی
در نتیجه، ابعاد نهایی تیر ورق باید توسط مهندس سازه و بر اساس محاسبات پروژه تعیین شود.
استاندارد ساخت تیر ورق
استاندارد ساخت تیر ورق به نوع سازه، محل استفاده، مشخصات فولاد، روش اتصال و استاندارد طراحی پروژه وابسته است. بنابراین نمیتوان یک استاندارد واحد را برای تمام تیر ورقها در نظر گرفت.
در ساخت تیر ورق باید مواردی مانند کیفیت مواد اولیه، مشخصات مکانیکی فولاد، دقت برش، آمادهسازی محل اتصال، کیفیت جوشکاری، تلرانسهای ساخت و کنترل عیوب مورد توجه قرار گیرد.
استاندارد مورد استفاده باید از ابتدای طراحی پروژه مشخص باشد تا انتخاب مواد اولیه و فرآیند ساخت نیز بر همان اساس انجام شود.
برای پروژههای سازهای، صرفاً استفاده از ورق با ضخامت مناسب کافی نیست؛ بلکه مشخصات فولاد و الزامات ساخت و اتصال نیز باید با طراحی سازه مطابقت داشته باشد.
تیر ورق چگونه ساخته میشود؟
ساخت تیر ورق معمولاً با انتخاب و آمادهسازی ورقهای فولادی شروع میشود. سپس ورقهای موردنظر بر اساس نقشه برش داده شده و برای مونتاژ آماده میشوند.
فرآیند کلی ساخت را میتوان به این صورت خلاصه کرد:
انتخاب ورق → برش → آمادهسازی → مونتاژ → اتصال جان و بال → نصب سختکنندهها در صورت نیاز → کنترل کیفیت
در تیر ورقهای جوشی، کیفیت فرآیند جوشکاری اهمیت زیادی دارد. کنترل ابعاد، راستایی اجزا، کیفیت اتصالات و بازرسی جوشها از بخشهای مهم فرآیند ساخت هستند.
از آنجا که ورق ماده اولیه اصلی تیر ورق است، انتخاب گرید و مشخصات مناسب ورق نیز اهمیت زیادی دارد. برای آشنایی با محصولات مختلف میتوانید مشخصات ورق مبارکه، ورق کاویان و ورق اکسین را بررسی کنید.
در پروژههایی که ورق باید در ابعاد مشخص آماده شود، ورق برشی نیز میتواند متناسب با نیاز پروژه مورد استفاده قرار گیرد.
انواع تیر ورق بر اساس روش ساخت
تیر ورق را میتوان از نظر روش اتصال اجزا به انواع مختلفی تقسیم کرد، اما تیر ورقهای ساختهشده با جوشکاری از رایجترین نمونهها در ساخت مقاطع سفارشی هستند.
تیر ورق جوشی
در این روش، جان و بالها از ورقهای جداگانه ساخته شده و پس از برش و آمادهسازی، به یکدیگر متصل میشوند.
مزیت اصلی تیر ورق جوشی، امکان تولید مقاطع متناسب با نیاز پروژه است. به همین دلیل میتوان ارتفاع، عرض بال و ضخامت اجزای مقطع را با توجه به طراحی تغییر داد.
تیر ورق با اتصال مکانیکی
در برخی ساختارها، اتصال اجزای تیر میتواند با استفاده از اتصالات مکانیکی انجام شود. نوع اتصال و جزئیات اجرایی باید بر اساس طراحی سازه و استاندارد مربوطه تعیین شود.
کاربردهای تیر ورق
کاربردهای تیر ورق بیشتر به پروژههایی مربوط میشود که به ظرفیت باربری بالا یا مقاطع با ابعاد سفارشی نیاز دارند.
مهمترین کاربردهای این مقطع عبارتاند از:
- پلهای فولادی
- سازههای صنعتی
- ساختمانهای فولادی خاص
- تیرهای جرثقیل
- سازههای نفت و گاز
- صنایع پتروشیمی
- سازههای سنگین
- برخی سازههای دریایی
- تیرهای دروازهای و سازههای مشابه
تیر ورق در پلسازی
پلهای فولادی یکی از کاربردهای مهم تیر ورق هستند. در این پروژهها، دهانه، بارگذاری، خستگی، شرایط محیطی و جزئیات اتصال اهمیت زیادی دارند.
قابلیت ساخت مقاطع سفارشی باعث میشود تیر ورق برای برخی پروژههای پلسازی گزینه مناسبی باشد؛ البته انتخاب نهایی مقطع باید بر اساس طراحی مهندسی انجام شود.
تیر ورق در سازههای صنعتی
در سازههای صنعتی ممکن است دهانههای بزرگ یا بارهای سنگین وجود داشته باشد. در چنین شرایطی امکان طراحی یک مقطع متناسب با نیاز پروژه میتواند مزیت مهمی باشد.
تیرهای جرثقیل و برخی سازههای انتقال بار نیز از جمله کاربردهایی هستند که در آنها طراحی دقیق مقطع و کنترل کیفیت ساخت اهمیت بالایی دارد.
تفاوت تیر ورق با تیر آهن چیست؟
یکی از پرسشهای رایج هنگام انتخاب مقطع فولادی، تفاوت تیر ورق با تیر آهن است.
مهمترین تفاوت این دو محصول در روش تولید و میزان امکان سفارشیسازی آنهاست.
| ویژگی | تیر ورق | تیرآهن |
|---|---|---|
| روش ساخت | اتصال چند ورق | تولید با نورد |
| شکل مقطع | قابل طراحی | استاندارد |
| ابعاد | قابل سفارشیسازی | بر اساس مقاطع تولیدی |
| تغییر ضخامت اجزا | امکانپذیر | محدود به مقطع انتخابی |
| کاربرد | پروژههای سنگین و خاص | ساختمان و پروژههای متنوع |
| فرآیند تولید | برش، مونتاژ و اتصال | تولید کارخانهای |
بنابراین نمیتوان یکی را بهصورت مطلق بهتر از دیگری دانست. اگر پروژه به مقطعی با ابعاد خاص یا ظرفیت مشخص نیاز داشته باشد، تیر ورق میتواند گزینه مناسبی باشد؛ در حالی که برای بسیاری از پروژههای معمولی، استفاده از تیرآهن استاندارد از نظر اجرایی و اقتصادی منطقیتر است.
چه نوع ورقی برای ساخت تیر ورق مناسب است؟
نوع ورق مورد استفاده باید بر اساس مشخصات فنی پروژه انتخاب شود. عواملی مانند گرید فولاد، ضخامت، ابعاد، خواص مکانیکی و شرایط بهرهبرداری در این انتخاب نقش دارند.
برای پروژههایی که مقاومت در برابر سایش اهمیت دارد، ممکن است بررسی ورق هاردوکس مطرح شود؛ اما انتخاب این نوع ورق برای تیر ورق سازهای صرفاً بر اساس مقاومت سایشی انجام نمیشود و باید الزامات طراحی و مشخصات فنی پروژه نیز بررسی شود.
همچنین برای بررسی هزینه ماده اولیه، اطلاع از قیمت ورق میتواند در برآورد اولیه هزینه ساخت تیر ورق مفید باشد.
قیمت تیر ورق چگونه محاسبه میشود؟
قیمت تیر ورق به مشخصات فنی و هزینه مواد اولیه و ساخت وابسته است. بنابراین برای ارائه قیمت دقیق باید اطلاعاتی مانند ابعاد، ضخامت، گرید فولاد، طول، وزن و مقدار موردنیاز مشخص باشد.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- هزینه ورق فولادی
- وزن نهایی تیر
- ابعاد جان و بال
- ضخامت ورقها
- نوع فولاد
- میزان برش و آمادهسازی
- حجم جوشکاری
- تعداد و نوع سختکنندهها
- هزینه ساخت و کنترل کیفیت
- هزینه حمل
از میان این عوامل، قیمت ورق فولادی سهم مهمی در هزینه مواد اولیه دارد و نوسانات بازار میتواند قیمت نهایی تیر ورق را تغییر دهد.
هنگام سفارش تیر ورق چه مشخصاتی باید اعلام شود؟
اگر قصد سفارش یا ساخت تیر ورق دارید، ارائه اطلاعات دقیق باعث میشود بررسی فنی و برآورد قیمت با دقت بیشتری انجام شود.
اطلاعاتی که معمولاً برای بررسی اولیه موردنیاز هستند شامل موارد زیر است:
- طول تیر
- ارتفاع مقطع
- عرض بالها
- ضخامت جان
- ضخامت بال
- نوع یا گرید فولاد
- تعداد موردنیاز
- محل استفاده
- نقشه یا جزئیات سازه در صورت وجود
در پروژههای سفارشی، ارائه نقشه سازه یا مشخصات فنی مصوب میتواند فرآیند بررسی و تولید را دقیقتر کند.
آیا تیر ورق همیشه اقتصادیتر از تیرآهن است؟
خیر. هزینه مناسب یک مقطع فقط به ظرفیت باربری آن وابسته نیست و باید هزینه مواد اولیه، ساخت، حمل و اجرای آن نیز در نظر گرفته شود.
تیر ورق به دلیل امکان ساخت سفارشی، در پروژههایی که مقطع استاندارد پاسخگوی نیاز نیست میتواند مزیت داشته باشد. اما اگر یک تیرآهن استاندارد بتواند نیاز سازه را تأمین کند، ساخت تیر ورق ممکن است از نظر فرآیند تولید و هزینه توجیه کمتری داشته باشد.
بنابراین مقایسه اقتصادی باید برای هر پروژه بهصورت جداگانه انجام شود.
جمعبندی
تیر ورق یک مقطع فولادی سفارشیپذیر است که از جان، دو بال و در صورت نیاز سختکنندهها تشکیل میشود. این مقطع به دلیل امکان تغییر ارتفاع، عرض و ضخامت اجزا، برای پروژههایی که به ظرفیت باربری بالا یا مقاطع خارج از محدوده محصولات استاندارد نیاز دارند، کاربرد دارد.
ابعاد تیر ورق، مشخصات مقطع و ضخامت اجزای آن باید بر اساس بارگذاری، دهانه، شرایط بهرهبرداری و الزامات طراحی تعیین شود. همچنین استاندارد ساخت، کیفیت ورق اولیه، دقت برش، مونتاژ و کیفیت اتصالات از عوامل مهم در عملکرد تیر نهایی هستند.
تجارت فولاد به عنوان یک تأمین کننده نمایندگی اصلی انواع ورق، امکان بررسی و تهیه انواع ورق موردنیاز پروژههای ساختمانی و صنعتی را فراهم میکند. برای انتخاب ورق مناسب، بهتر است پیش از خرید مشخصات فنی پروژه، گرید فولاد، ضخامت و ابعاد موردنیاز بهصورت دقیق مشخص شود.
برای اطلاع از قیمت ها و سفارش سریع میتوانید با شماره 02166671538 تماس حاصل فرمایید.
سوالات پرتکرار درباره تیر ورق
وزن تیر ورق چگونه محاسبه میشود؟
وزن تیر ورق بر اساس حجم فولاد بهکاررفته در جان، بالها و سختکنندهها و چگالی فولاد محاسبه میشود. برای محاسبه دقیق، باید ابعاد تمام اجزای مقطع و طول تیر مشخص باشد.
برای سفارش تیر ورق ارائه نقشه الزامی است؟
الزام ارائه نقشه به نوع پروژه و فرآیند ساخت بستگی دارد، اما برای تولید یک مقطع سفارشی، داشتن نقشه یا مشخصات فنی دقیق باعث کاهش خطا در تعیین ابعاد و جزئیات ساخت میشود.
آیا تیر ورق را میتوان با ابعاد کاملاً سفارشی ساخت؟
بله، یکی از مهمترین مزایای تیر ورق امکان تعیین ابعاد مقطع بر اساس نیاز پروژه است. با این حال، ابعاد نهایی باید با محدودیتهای طراحی، ساخت، حمل و اجرای سازه سازگار باشد.
در زمان خرید ورق برای ساخت تیر ورق به چه نکتهای توجه کنیم؟
گرید فولاد، ضخامت، ابعاد، خواص مکانیکی، استاندارد محصول و قابلیت تأمین آن باید پیش از خرید بررسی شوند. انتخاب ورق صرفاً بر اساس قیمت میتواند باعث عدم تطابق ماده اولیه با الزامات پروژه شود.
آیا طول تیر ورق محدودیت حملونقل ایجاد میکند؟
بله. طول و وزن تیر باید با شرایط حمل، مسیر انتقال و تجهیزات بارگیری هماهنگ باشد. در پروژههای بزرگ، محدودیتهای حملونقل بهتر است پیش از نهایی شدن ابعاد تیر در نظر گرفته شوند.
آیا میتوان تیر ورق را در محل پروژه ساخت؟
امکان ساخت یا مونتاژ برخی سازهها در محل پروژه وجود دارد، اما این موضوع به ابعاد قطعات، تجهیزات موجود، کیفیت موردنیاز اتصالات و شرایط پروژه بستگی دارد. برای بسیاری از مقاطع، ساخت در محیط کنترلشده کارخانهای میتواند فرآیند کنترل کیفیت را سادهتر کند.
کیفیت جوش چه تأثیری بر عملکرد تیر ورق دارد؟
اتصال جان و بال بخش مهمی از عملکرد تیر ورق است؛ بنابراین کیفیت جوش و رعایت الزامات فنی ساخت اهمیت زیادی دارد. نوع جوش، روش اجرا و بازرسی آن باید مطابق طراحی و استاندارد پروژه انجام شود.
برای استعلام قیمت تیر ورق چه اطلاعاتی لازم است؟
برای استعلام دقیقتر، بهتر است طول، ارتفاع مقطع، عرض و ضخامت بالها، ضخامت جان، گرید فولاد، تعداد و در صورت وجود نقشه یا مشخصات فنی پروژه ارائه شود.
